Señal luminosa baja - Estación mercancías

Seguimos con la decoración de la parte industrial y de carga.

Su participación dentro de la maqueta va a estar representada por un tráfico continuo de entradas y salidas.

Para un correcto control del tránsito dotaremos a esta zona, como no podía ser de otro modo,  de las correspondientes señales luminosas.

En su parte este irán tres postes con semáforos altos, pero en la parte oeste se instalarán tres señales bajas

Como dentro de la maqueta van a ser muchos los semáforos a instalar que, a su vez, estarán dirigidos por sus correspondientes decoders, había que ajustar el presupuesto.

Pedí que me confeccionaran el cajetín y la tapa en 3d y busqué diodos led adecuados para este pequeño modelo.

Combinando unas piezas de Lego (Bendito Lego) me puse manos a la obra y he creado mis propios semáforos enanos.

Este ha sido el proceso.



 En la presentación del material, aprovechamos para marcar con un rotulador el led que emite luz roja y diferenciarlo del verde.



Preparamos los soportes.



  El cableado ha de ser lo más fino posible.

En esta ocasión he dispuesto, entre otros, de un cable verde que tenía a mano con diferente calibre.

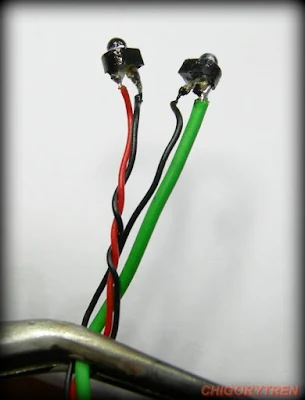

De este modo he realizado las conexiones.  He usado una sola resistencia para ambos leds.

 El proceso de corte de las patillas y de soldadura es sencillo pero delicado.

El modelo de diodo es muy pequeño y frágil por lo que debemos realizar las acciones con sumo cuidado.

 Una vez soldados ambos cables, pintamos todo el contorno del led para evitar que la luz se disperse y que se concentre a través del los agujeros de la tapa.

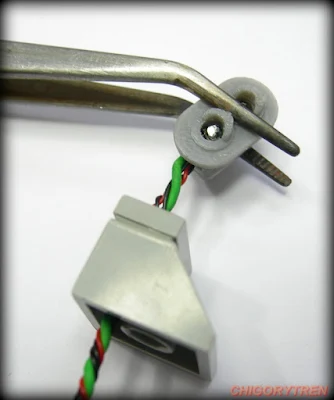

 Y con mucha delicadeza los introducimos dentro del cajetín.

Para que queden separados yo he dispuesto un trocito muy pequeño de espuma entre ambos.

Procedemos a pegar la tapa al cajetín, y éste a la base.

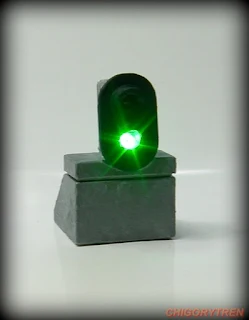

 Presentación preliminar.

El soporte es alto ya que, en mi caso, deben ganar la medida del balasto que lleva el modelo de vía que uso.

He pintado la parte externa con pintura acrílica negra, el cajetín con sintética metalizada en gris y el soporte con colores grises simulando hormigón.

 La intensidad la podremos controlar con la resistencia adecuada.

En mi caso, también, les he dado un pequeño toque de pintura negra acrílica a cada led.

Y estas son unas imágenes de las tres señales ya ubicadas en su posición final y cableadas hasta el decoder.

Como observación os indico que las he dispuesto con una ligera alteración de enfoque y no apuntan paralelas a las vías, sino un poco inclinadas hacia dentro.

Esto lo he hecho para poder visualizar los cambios desde mi posición de control general.

Una vez completada la fase de decoración quedarán integrados completamente en esta playa de vía donde cumplirán la misión que tienen encomendada.





Saludos para todos.

Vicente.
