Manipular el cableado de la alimentación eléctrica de vías, de los retromódulos, y de la iluminación en esta zona industrial de la maqueta ha resultado ser un trabajo con una dificultad añadida.

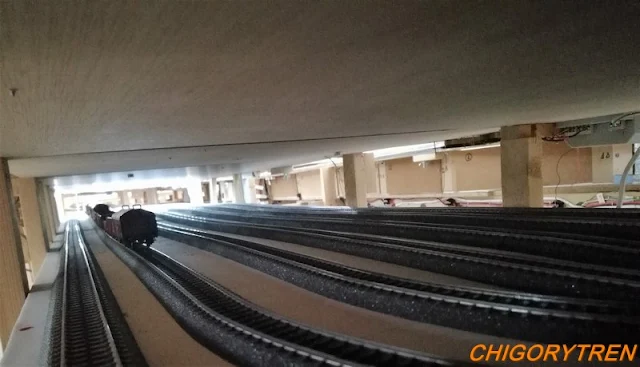

Su ubicación recae exactamente sobre la estación oculta norte. Mi intención desde el principio fue que ninguna de las conexiones pasara a través de esta estación respetando la limpieza de su techo como podéis ver en esta fotografía.
Como ya comenté en otro artículo, había que desplegar todos los distintos cables, concentrando los accesos a esta zona en los extremos de los tableros.

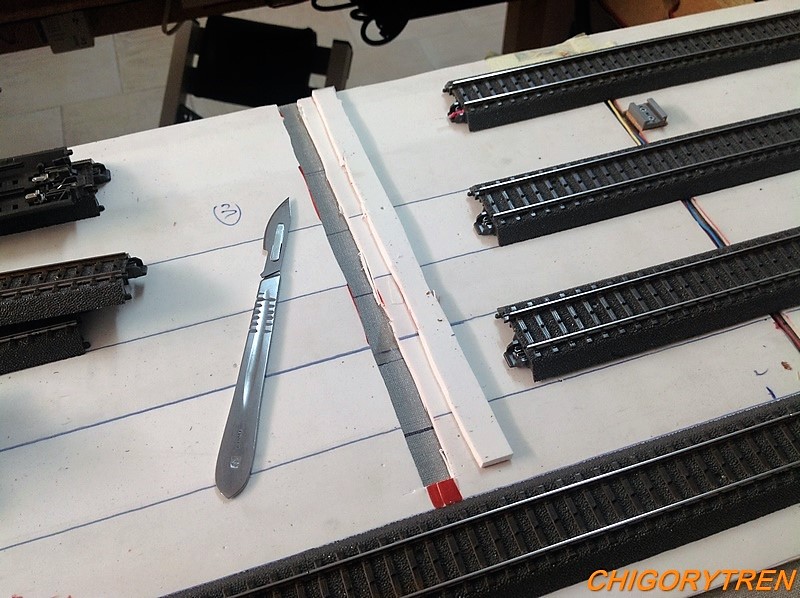

Desde ahí, y siempre en horizontal, cada uno es conducido hasta su lugar correspondiente mediante rebajes en el tablero a modo de canaleta.

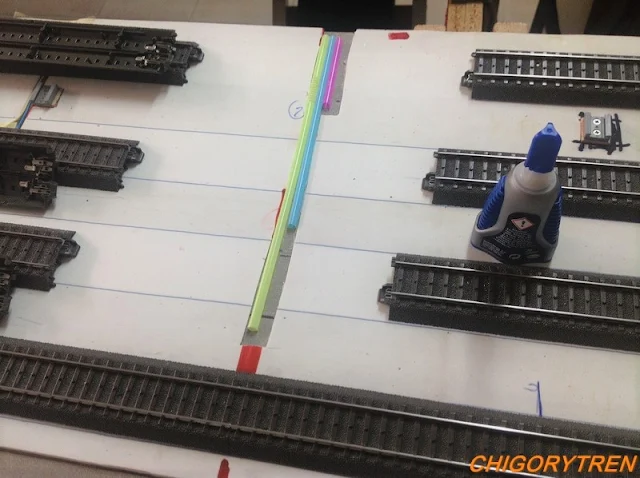

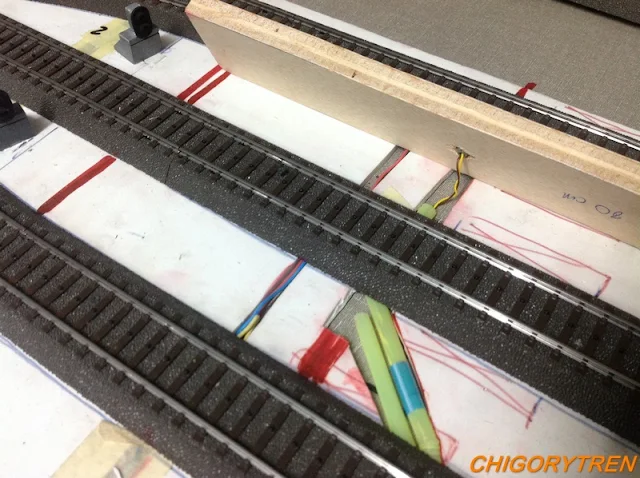

En la iluminación de las farolas había que usar cables de diferentes medidas y para que, a su vez, pudiera estirarlos en ambos sentidos hasta su fijación final, opté por hacer los canales individuales para cada una de ellas utilizando pajitas de refrescos del mismo grosor que la plancha de goma que uso como aislante.
Y, de este modo, quedaron listas para su función. El sistema de anclaje de este modelo usa una base que va sujeta al tablero donde se inserta la propia farola con la comodidad de poderlas retirar trabajando con total holgura y con la tranquilidad de no golpearlas durante los diferentes procesos de decoración.
Para forrar los andenes, usé el mismo modelo de plancha adhesiva que imita un empedrado muy fino tipo adoquín. Se trata de la referencia 7088 H0 de BUSHC.

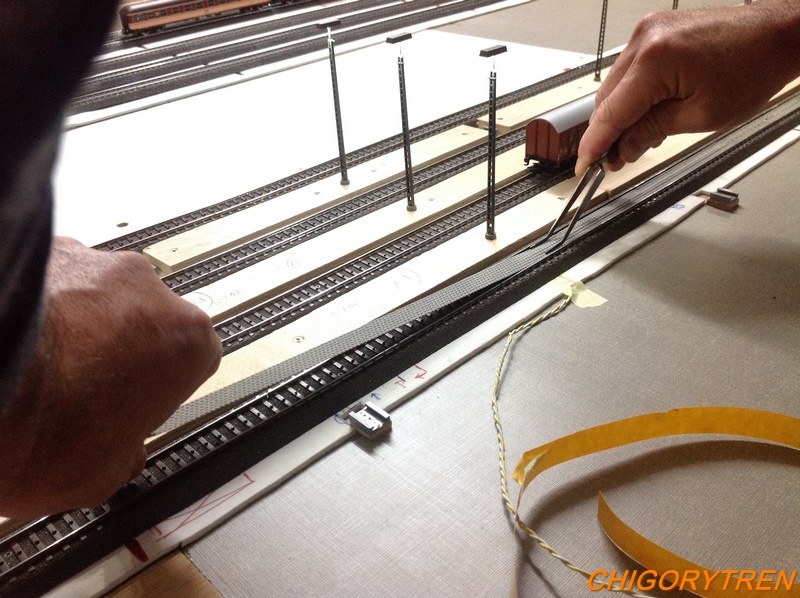

Con este mismo producto se cubren también las vías que quedarán integradas dentro de la decoración.

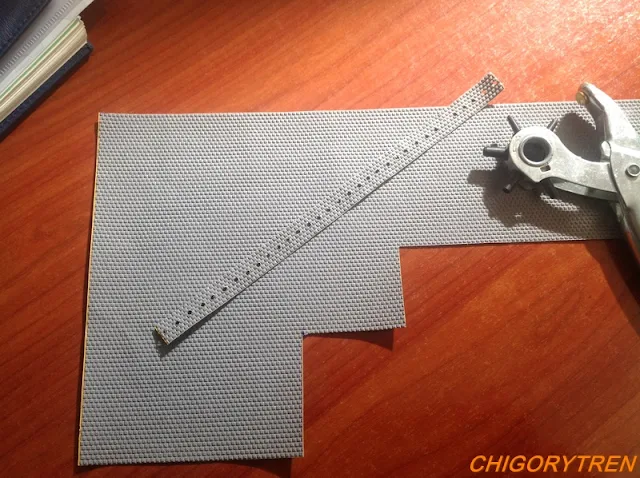

Los pukos del modelo de vía "C" de Märkin son un elemento delicado y había que preparar bien la plancha para que el efecto del decorado no interfiera en el buen flujo de corriente.

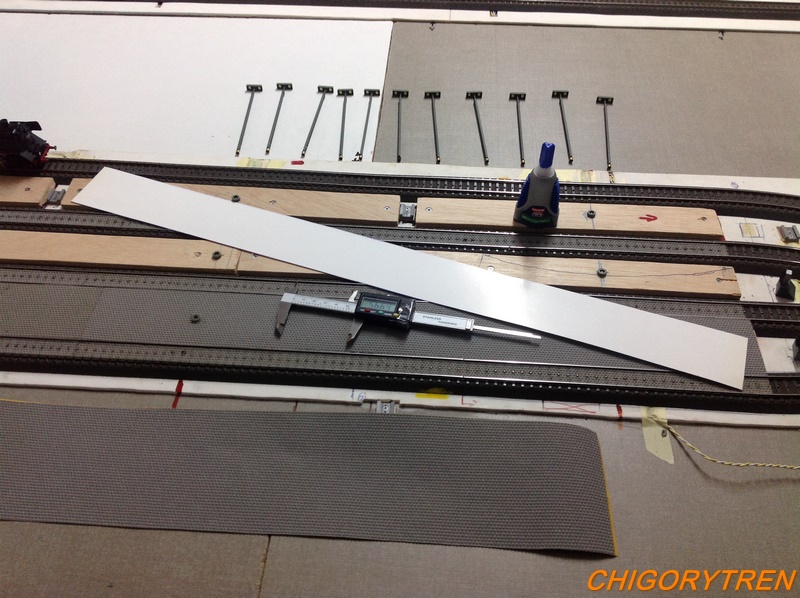

Los diferentes andenes también se van cubriendo. En este caso he recortado unas cartulinas que se ajustan exactamente a las distancias entre los raíles de las diferentes vías.

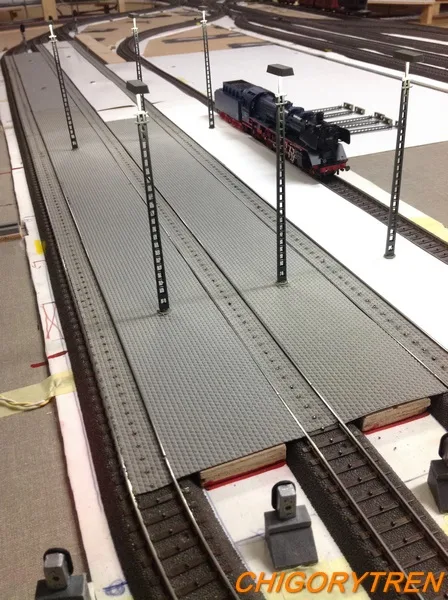

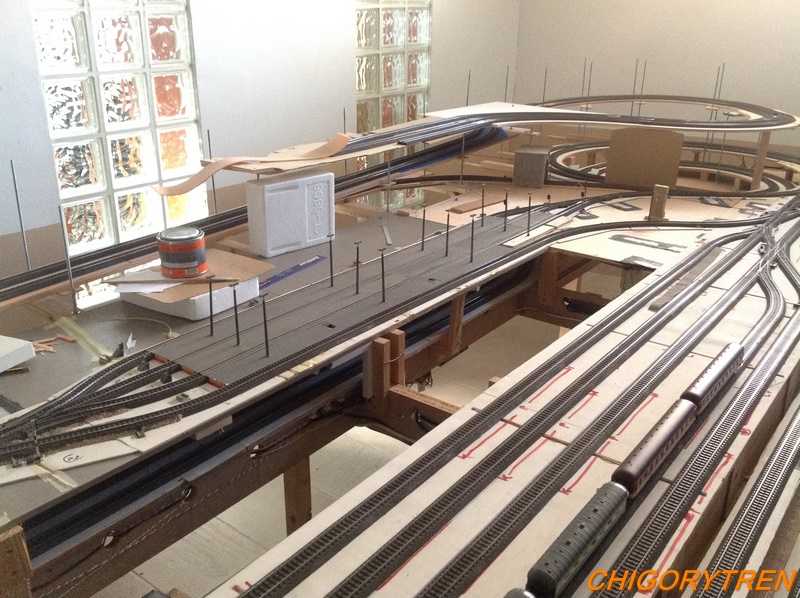

Y, poco a poco, quedó dispuesta la playa de vías con su correspondiente alimentación eléctrica, sus semáforos, sus retromódulos y sus farolas.
Siguiente artículo: Planteamiento y distribución.
Saludos cordiales,
Vicente.
